1.設備概述

根據切割機規格尺寸，確保除塵效果的前提下，本著最經濟、維護方便，運行經濟，后續費用小的要求。

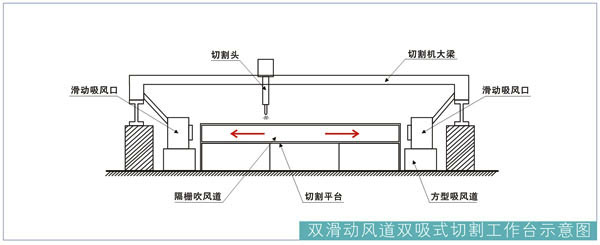

采用全干式切割平臺、根據切割平臺的寬度可采用單吸式或雙吸式除塵解決方案。

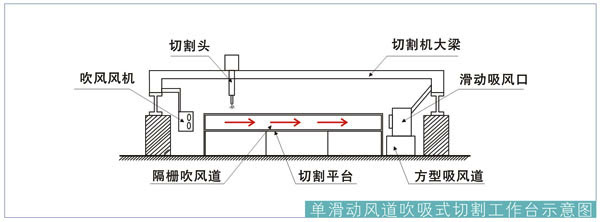

干式單吸式除塵系統，即在切割平臺的一側或兩側各放置滑動吸風道，吸風口放在滑動風道上。吸風口對齊切割機工作平臺隔柵與隔柵之間的間距形成的相對獨立風道。隔柵以下部分為干式隔板，需定期清理里面的切割粉渣，系統原理圖如下：

切割產生的煙塵經過工作臺格柵間隙風道進入滑動吸風口，再進入滑動吸風道然后再經過濾筒式高效煙塵凈化器過濾掉細小的對人體危害比較大的微塵。

高效除塵器前串聯PA火花捕捉器，用于處理切割中的火花及大顆粒煙塵，有利于后級高效除塵器濾筒使用壽命的延長。

為了便于檢修和撿拾廢料工作平臺格柵易做成200~250寬度，也可以做成兩層結構，具體結構形式由雙方協商確定。具體圖紙合同簽訂后青島諾伊德提供。

2.設計依據

1、《大氣污染物綜合排放標準》（GB16297—1996）

2、《工業企業設計衛生標準》（GBZ1—2002）

3、《工業場所有害因素職業接觸限值》（GBZ2—2002）

4、《工業企業廠界噪聲標準》（GB12348～12349—90）

5、室內排放達到中華人民共和國衛生部《職業病危害因素分類目錄》中的規定各類物質排放標準。

3.性能參數表

備注：可定制
